斜向上升输送防止逆转或后退应用实例 |
|
| |
|
|
| |

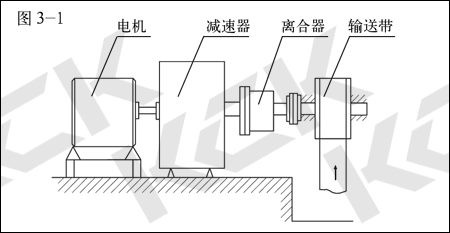

如图 3-1 所示，超越离合器的内环直接装在输送带轮的端部或者别的低速转轴上，而外环则固定在输送机装置的机架上以防止逆转。这一系统也可用来防止倾斜泵的逆转。 |
|
| |
 |
|
 |
| |
|
减速机应用例 |
|
| |
|
|
| |

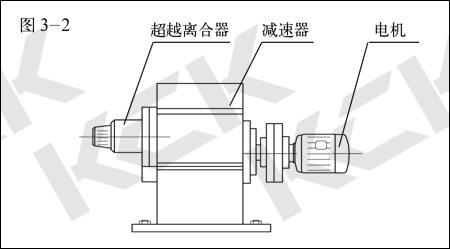

在此项应用中，如图 3-2 所示，超越离合器安装在以中速旋转的轴上 ( 如齿轮减速机的中间轴 ) 用来防止从动部分反转。 |
|
| |
 |
|
|
| |
|
斗式提升机上的应用 |
|
| |
|
|
| |
在此项应用中，是将离合器的内环直接安装在驱动轮（带轮或链轮）的轴上，可作单向超越而外环则固定在斗式提升机机架上，当正常或非正常停机时，通过离合器的结合可随时防止其逆转避免机器损坏或发生其它问题。 |
|
|
|
