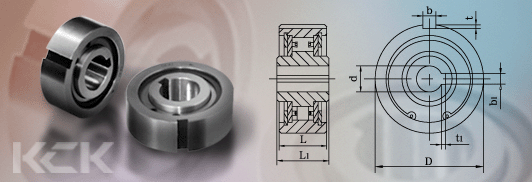

  CKA 型为基本型楔块超越离合器，使用时可根据需要安装轴承以承受轴向与径向负载。单向自锁可靠，反向解脱轻便。适用于极限转速为： 800-2500r/min ，公称转矩为： 31.5-4500N · m 。常用于包装机械、印刷机械、食品机械、 医疗机械、纺织机械、各种机床和减速机等机械传动。



序
号		 代
号		 型号 公称转矩 Tn(N·m) 超越时
极限转速 n(r/min)		 外环 内环

质量
m
(kg)
D(h7) 键槽
(b×t)		 L d(H7) 键槽
(b1×t1)		 L1
1   CKA50×24-10 31.5 2500 50 3×1.8 22 10 3×1.4 24 0.24
2 CKA1 CKA50×24-12 31.5 2500 50 3×1.8 22 12 3×1.4 24 0.24
3   CKA52×24-16 31.5 2250 52 5×1.9 22 16 3×1.4 24 0.27
4 CKA2 CKA55×24-18 50 2250 55 4×2.5 22 18 4×1.8 24 0.28
5   CKA60×22-19 63 2000 60 6×3.5 22 19 6×2.8 22 0.30
6 CKA3 CKA60×24-20 63 2000 60 6×3.5 22 20 6×2.8 24 0.33
7   CKA63×26-24 100 1800 63 6×3.5 24 24 6×2.8 24 0.37
8 CKA4 CKA63×26-25 100 1800 63 6×3.5 24 25 6×2.8 26 0.37
9 CKA5 CKA63×32-25 140 1800 63 6×3.5 30 25 6×2.8 32 0.48
10   CKA65×26-24 100 1800 65 6×3.5 24 24 6×2.8 26 0.38
11   CKA70×32-12 150 1500 70 8×4.0 30 12 3×1.4 32 0.67
12   CKA70×24-20 150 1500 70 6×3.5 22 20 6×2.8 24 0.62
13   CKA70×32-25 150 1500 70 8×4.0 30 25 8×3.3 32 0.63
14 CKA6 CKA70×32-28 180 1500 70 8×4.0 30 28 8×3.3 32 0.60
15   CKA72×27-25 180 1500 72

6×3.5
L=14

20 25 8×3.3 27 0.54
16   CKA75×40-25 180 1500 75 8×4.0 30 25 8×3.3 40 0.79
17   CKA80×32-22 200 1500 80 8×4.0 30 22 6×2.8 32 1.29
18   CKA80×32-25 200 1500 80 8×4.0 32 25 8×3.3 32 0.90
19   CKA80×26-30 200 1500 80 8×4.0 26 30 8×3.3 26 0.73
20 CKA7 CKA80×32-30 200 1500 80 8×4.0 30 30 8×3.3 32 0.87
21   CKA80×31-35 200 1500 80 12×4 31 35 10×2.5 31 0.75
22   CKA85×28-30 200 1500 85

5×3.0
L=14

20 30 8×3.3 28 0.83
23   CKA90×37-25 200 1500 90 8×4.0 37 25 8×3.3 37 1.00
24   CKA100×34-28 315 1250 100 10×5 32 28 8×4.3 34 1.15
25   CKA100×34-32 315 1250 100 10×5 32 32 10×3.3 34 1.25
26 CKA8 CKA100×34-35 315 1250 100 10×5 32 35 10×3.3 34 1.34
27   CKA100×34-38 315 1250 100 10×5 32 38 10×3.3 34 1.28
28   CKA100×34-40 315 1250 100

10×5
L=28

32 40 10×3.3 34 1.20
29   CKA100×67-40 315 1250 100

8×4.0
L=20

 25 40 10×3.6 67 1.46
30   CKA100×31.5-45 315 1250 100 2-8×4 31.5 45 8×3.3 31.5 1.54
31   CKA105×35-30 315 1250 105

10×5
L=16

20 30 8×3.3 35 1.55
32   CKA105×34-35 315 1250 105

10×5
L=26

32 35 10×3.3 34 1.55
33   CKA105×35-35 315 1250 105 6×3.5 25 35 8×3.3 35 1.56
34   CKA110×34-30 400 1000 110 10×5 32 30 8×3.3 34 1.82
35   CKA110×34-35 400 1000 110 10×5 32 35 10×3.3 34 1.82
36 CKA9 CKA110×34-38 400 1000 110 10×5 32 38 10×3.3 34 1.67
37   CKA110×34-40 400 1000 110 10×5 32 40 10×3.3 34 1.91
38   CKA125×38-50 500 800 125 14×5.5 36 50 14×3.8 38 2.21
39   CKA130×52-38 500 800 130 12×5.0 50 38 12×3.3 52 3.14
40   CKA130×55-40 500 800 130 8×4.0 35 40 12×3.3 55 2.62
41   CKA130×38-45 500 800 130 14×5.5 36 45 14×3.8 38 4.31
42 CKA10 CKA130×38-50 500 800 130 14×5.5 36 50 14×3.8 38 3.02
43   CKA135×38-60 600 800 135 14×5.5 36 60 18×4.4 38 2.65
44   CKA136×52-35 800 800 136 8-Φ9 50 35 10×3.3 52 4.50
45   CKA136×52-45 800 800 136 6-M8 52 45 14×3.8 52 4.32
46   CKA140×55-50 1250 800 140 16×6.0 53 50 16×4.3 55 5.10
47   CKA140×38-60 1000 800 140 14×5.5 36 60 14×3.0 38 2.74
48   CKA145×34-45 1000 800 145 6- M10 34 45 12×3.8 34 3.35
49   CKA160×75-50 1500 800 160 6-M8 72 50 14×3.8 75 7.08
50   CKA160×55-55 2000 800 160 18×7.0 53 55 16×4.3 55 6.96
51   CKA160×35-70 1500 800 160 10×5.0 35 70 8×3.3 35 3.46
52   CKA170×55-60 2240 800 170 18×7.0 52 60 18×4.4 55 7.80
53   CKA170×55-65 2240 800 170 18×7.0 52 65 18×4.4 55 7.61
54   CKA180×52-65 2000 800 180 6-M8 52 65 18×4.4 52 7.35
55   CKA180×55-65 2500 800 180 18×7.0 52 65 18×4.4 55 8.69
56   CKA190×38-65 2500 800 190 14×5.0 36 85 14×3.8 38 5.50
57   CKA200×55-65 2800 800 200 20×7.5 53 65 20×3.9 55 11.02
58   CKA210×88-50 4000 800 210 6-M10 85 50 14×3.8 88 18.52
59   CKA210×85-75 4000 800 210 6-Φ13 70 75 20×4.9 70 14.25
60   CKA215×70-75 4500 600 215 6-M12 70 75 20×4.4 70 15.00
